今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

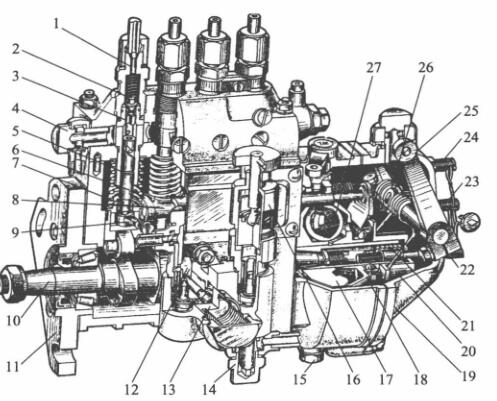

1-进行高压液压管连接头; 2-脸上脸上出油阀; 3-脸上脸上出油阀球; 4,14-进油内六角螺丝; 5-套简; 6-齿轮泵; 7-齿轮泵扭簧; 8-油门连接杆;  9-的调节臂; 10-凸轮机构轴; 11-固定位置接盘; 12-输油管管泵偏心距轮; 13-输油管管泵; 15-放油螺塞; 16-手真空泵;  17-驱动软件盘; 18-从动盘; 19-结构件; 20-滑套; 21-较准扭簧; 22-油表优化内六角螺丝; 23-怠速限位器开关内六角螺丝; 24-高限位器开关内六角螺丝; 25-变频变速手柄; 26-变频变速扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体总体的主要是做用是要确保泵油刚刚逐渐时候的精准无误性，一般说来多缸汽油机机一般说来，更加要确保各缸泵油时候的统一性。起要确保效用的内脏器官是滑轮中下部到调正混凝土垫块上空间图形的高宽比H。当喷汽油泵凸轮轴轴蜗轮蜗杆与曲轴蜗轮蜗杆相比地址必须时，H越大，轴向柱塞泵关闭进油孔的时候越快，泵油刚刚逐渐时候也越快。不然的话，H越小，泵油刚刚逐渐时候越延缓。所以要利用定制和耐压试验定下适合使用的滑轮体上班高宽比H，以要确保泵油刚刚逐渐时候的精准无误性。

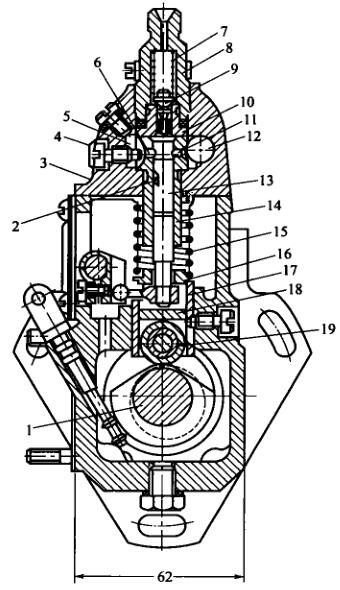

1-凸轮机构轴; 2-轴向柱塞泵泵泵泵斜槽; 3-泵盖; 4-市场定位螺母; 5-回油道; 6-回油孔; 7-脸上很油阀压簧; 8-脸上很油阀紧座;  9-脸上很油阀; 10-脸上很油高压闸阀; 11-进油孔; 12-进油道; 13-轴向柱塞泵泵泵泵; 14-轴向柱塞泵泵泵泵套简;  15一轴向柱塞泵泵泵泵压簧; 16-压簧座; 17-挺柱体:; 18-垫板; 19-中键

  对待多缸机，各分泵的H值应一样 。调低垫铁在喷液压油泵出产时均已调好，切勿直接互相交换。垫铁是用耐磨涂层原料加工成相结行热整理以提高了硬性，之所以操作中不容易破损。如长时操作后破损较多，可换面操作。

  喷汽汽汽油泵泵体分下多部分，喷汽汽汽油泵上体用做装设液压泵偶件及有油阀偶件，私处用做装设凸轮轴轴、压轮体和输汽汽汽油泵等。泵体前侧的中部会开检视窗孔，能够查和变动提供的油情况。下端有检视汽车机油面的检视孔。喷汽汽汽油泵上体有一点油道，与各液压泵套筒里面的弧形油槽相似。弧形油槽则与液压泵套筒上的进、回油孔相似。由输汽汽汽油泵供来的压差大油可以用进油管线接头连接管连接管走进油道中。油道中的汽油的压力由装在回油管线接头连接管连接管内的回油阀控住，一的要求保持着在5～10kPa范围图内。油压机机过低，在液压泵上行时，汽油没有急剧可以用进油孔走进液压泵顶部油腔。当油情况过多时而使油压机机上升时，多此一举的汽油会顶开回油阀进入到汽油细滤器中。
